Портативный ESR тестер BSIDE ESR02 PRO
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ESR02 PRO
| Основные характеристики транзистор тестера | |
| Диапазон измерения емкости | 25 пФ – 100 мФ |
| Точность измерения емкости | 1 пФ |
| Диапазон измерения индуктивности | 0,01 мГн – 20 Гн |
| Точность измерения индуктивности | 0,01 мГн |
| Диапазон измерения сопротивления | 0,1 Ом – 50 МОм |
| Диапазон измерения сопротивления | 0,01 Ом |
| Тестируемые компоненты | транзисторы (PNP, NPN, MOSFET, JFET), диоды и сдвоенные диоды, резисторы, конденсаторы, тиристоры, конденсаторы, индукторы, стабилитроны (SOT23, STOP8), чип-резисторы (0603, 0805, 1206) |
| Общие характеристики | |
| Дисплей | ЖК, 128 х 64 |
| Питание | батарея 9 В источник питания постоянного тока |
| Габариты | 140 x 82 x 46 мм |
| Вес брутто | 299 г |
| Комплектация | тестер транзистор BSIDE ESR02 PRO – 1 шт |
| пинцет – 1 шт батарейки – 1 шт | |
ESR-тестер BSIDE ESR02 PRO: профессиональный инструмент для анализа электронных компонентов
Цифровой тестер ESR02 PRO — это компактный прибор, объединяющий функции мультиметра, LC-метра и анализатора транзисторов. Его ключевое преимущество — возможность тестирования smd-компонентов без демонтажа с платы, что критично для ремонта современной электроники.
Универсальность измерений
Прибор охватывает широкий спектр задач благодаря точным диапазонам:
- Емкость: 25 пФ – 100 мФ (погрешность ≤ 1 пФ);
- Индуктивность: 0,01 мГн – 20 Гн;
- Сопротивление: 0,01 Ом – 50 МОм.
Например, измерение ESR (эквивалентного последовательного сопротивления) помогает выявить «скрытые» дефекты конденсаторов, которые не обнаруживают обычные тестеры. Это особенно ценно при диагностике блоков питания, где неисправный компонент может вызывать перегрев всей схемы.
Особенности работы с компонентами
ESR02 PRO поддерживает тестирование:
- Диодов и стабилитронов (включая SOT23);
- Транзисторов (PNP, NPN, MOSFET);
- Тиристоров и резисторов (чипы 0603–1206).

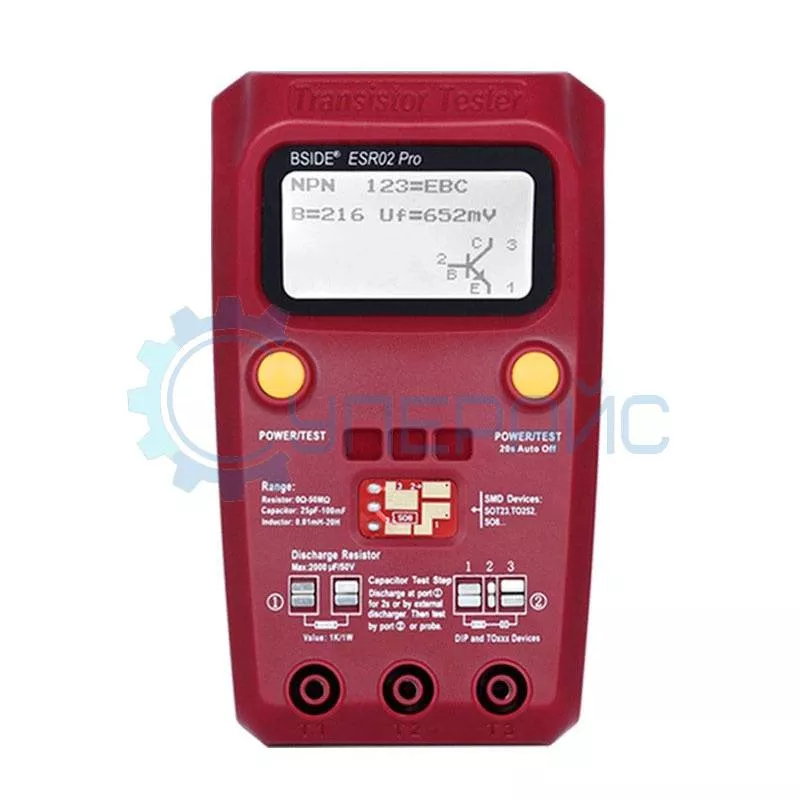

При подключении элемента через пинцет прибор автоматически определяет его тип и выводит параметры на ЖК-дисплей (128 × 64 пикс.). Для MOSFET, например, отобразится пороговое напряжение и сопротивление канала — данные, которые обычно требуют сложных лабораторных измерений.
Практическое применение
Для ремонта:
- Быстрая проверка конденсаторов в импульсных блоках питания;
- Диагностика неисправных smd-диодов на материнских платах.
Для радиолюбителей:
- Подбор парных транзисторов с одинаковым коэффициентом усиления (hFE);
- Тестирование самодельных катушек индуктивности.

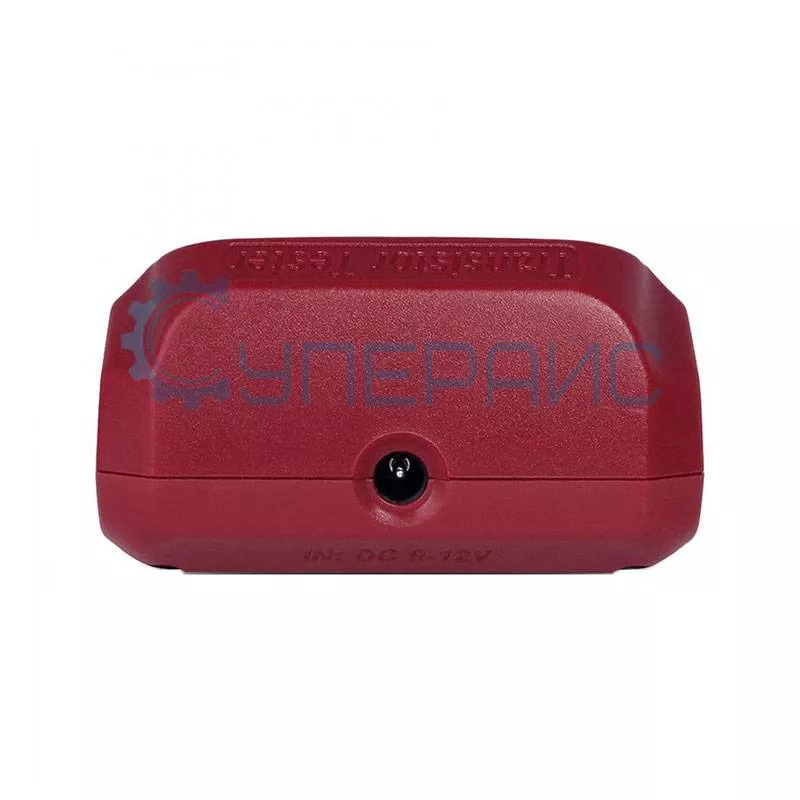

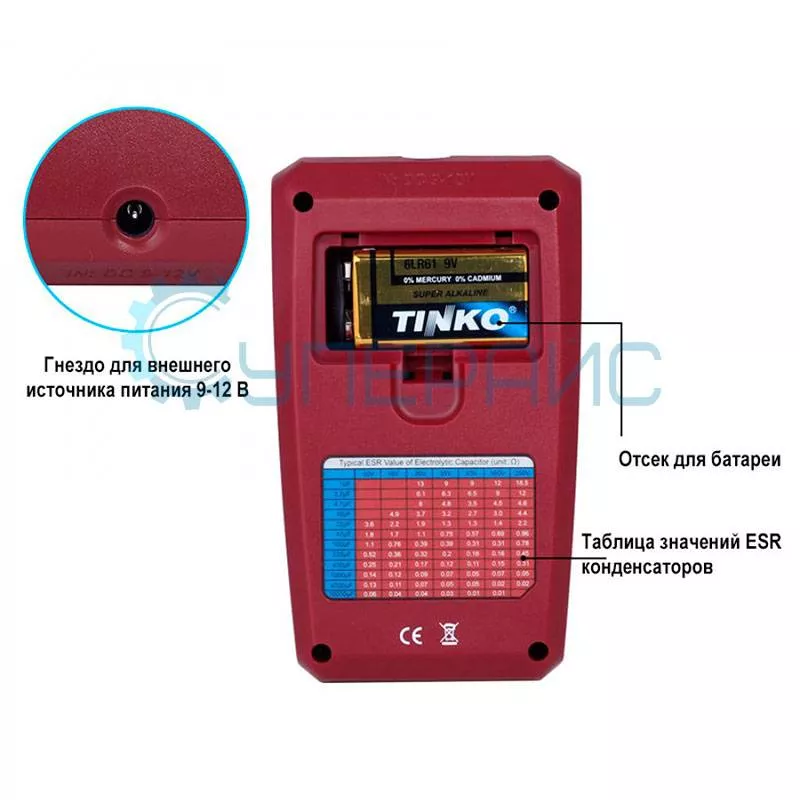

Важный нюанс: Прибор питается от батареи 9 В, что позволяет использовать его в полевых условиях. Однако для работы с микросхемами рекомендуется подключать внешний источник — это снижает погрешность при измерении малых сопротивлений (до 0,01 Ом).
Технические преимущества

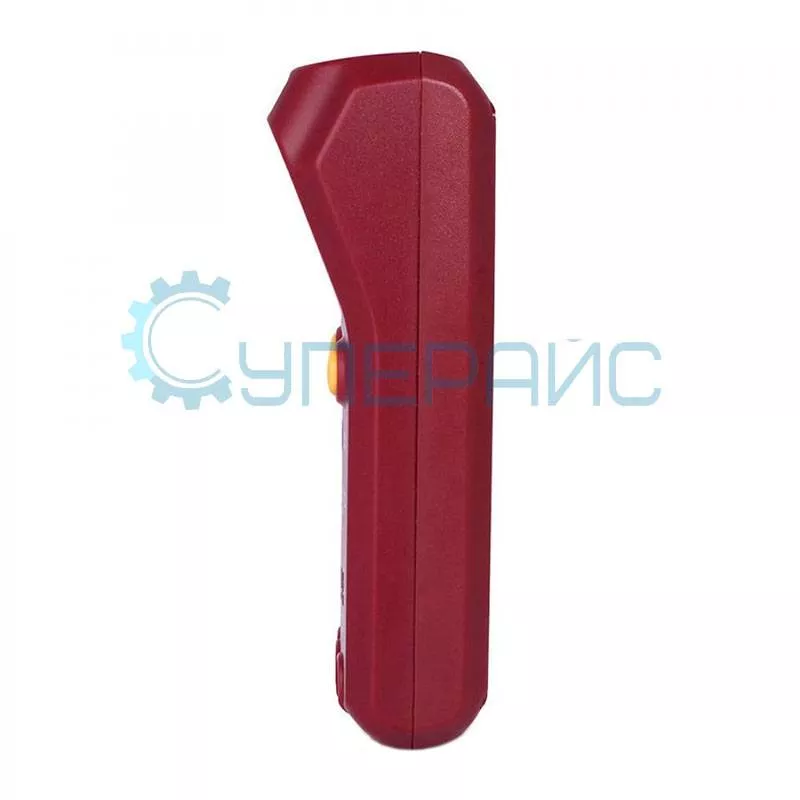

- Компактность. Габариты 140 × 82 × 46 мм и вес 299 г делают тестер мобильным решением.

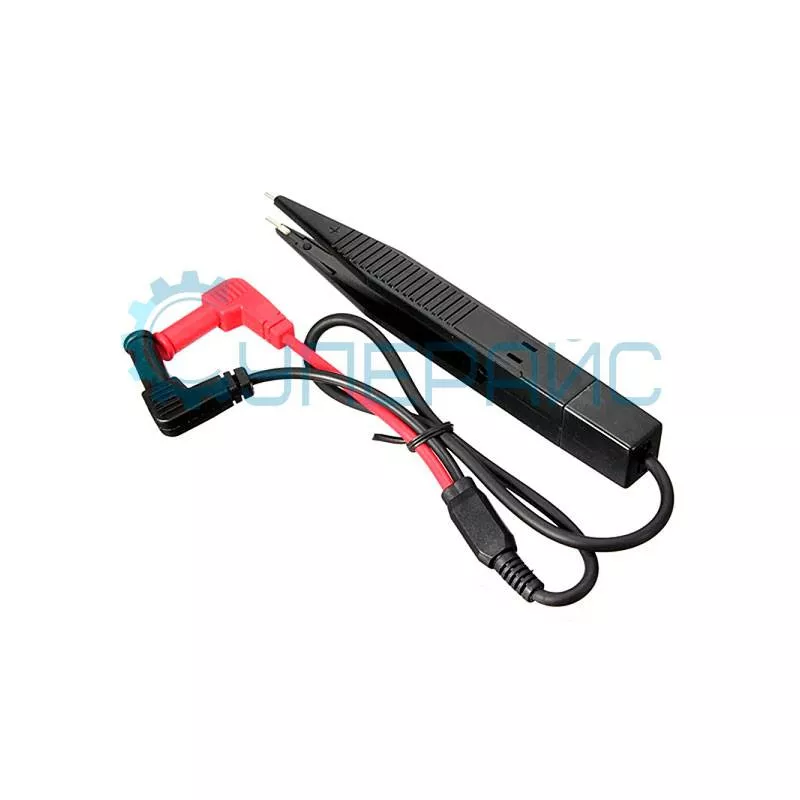

- Эргономика. Встроенный пинцет упрощает фиксацию мелких компонентов.
- Надежность. Корпус из ABS-пластика защищает от ударов и вибрации.
Итог: BSIDE ESR02PRO — это не просто тестер, а многофункциональный метр, который превращает сложную диагностику в последовательный и понятный процесс. Он незаменим для всех, кто работает с электронными компонентами — от радиолюбителей до инженеров сервисных центров.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
